常見的鈑金件裝配方式有卡扣、拉釘、自鉚、螺釘、焊接等，

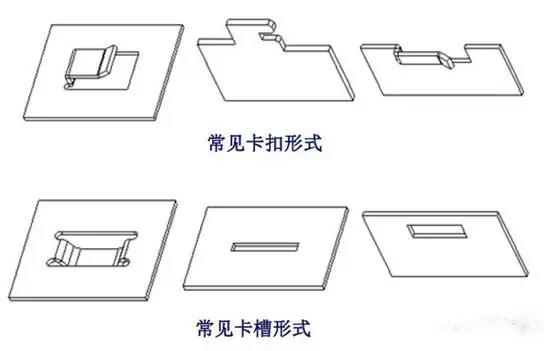

一、卡口裝配

不需要使用工具裝配。

優點：

1、成本低；

2、能夠提供快速裝配與拆卸；

缺點：

不能完全固定零件，常需要和其他裝配方式配合；

同時如果配合不好如果緊湊不易拆卸；

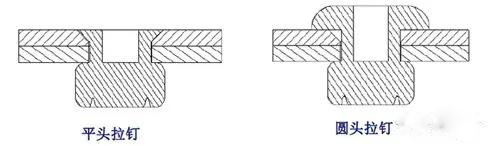

二、拉（鉚) 釘裝配

使用工具：拉釘槍， 鉚釘槍；

設計注意事項：

1.  拉釘尾部需要有8mm左右的空間避位，頭部需要直徑20mm左右空間避拉釘槍。

2.  平頭拉釘表面須低于鈑金表面。

3.  避免拉釘槍與其它零件干涉。

4. 需要氣動設備或者手動；

5.不能拆卸，拆卸后拉釘就報廢；

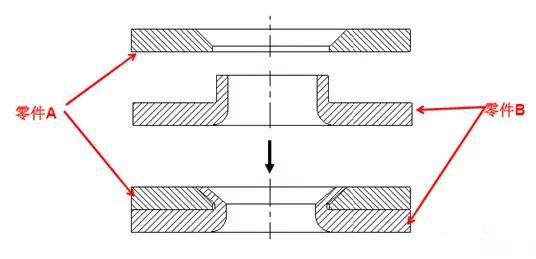

三、自鉚

使用工具：沖壓鉚合模具

自鉚孔中心離邊不小于6mm，自鉚孔頂部空間一定范圍需避位。

優點：

1.      無需定位，可以導向；

2.      小批量生產可以手動制作。

缺點：

1.      需在產品上作沉頭孔及抽芽孔，增加沖壓模具工序；

2.      不可拆卸，一旦失效，整個裝配件報廢，增加成本；

3.      質量不易保證，不良率較高。

四、螺釘裝配

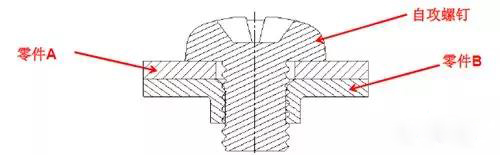

1），抽芽孔+自攻螺釘

使用工具：電批

螺釘頂部空間一定范圍內需要避位

自攻螺釘對應鈑金抽芽孔尺寸

優點：

可以拆卸，成本低

缺陷：

1.      拆卸次數有限；

2.      如果抽芽滑牙，則整個裝配件報廢。

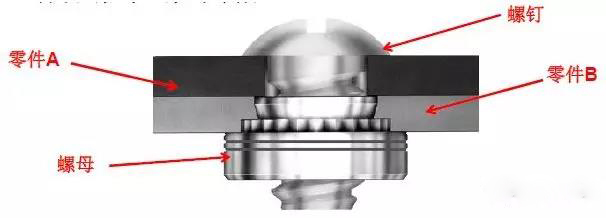

2）、鉚合螺母+螺釘

使用工具：電批

螺釘頂部空間一定范圍需要避位。

鉚合螺母對應鈑金孔需要遵循的設計規則

優點：

最安全最可靠，可以反復拆卸。

缺點：

成本很高。

五、焊接（點焊）

使用工具：點焊機

焊點距離一般不超過35mm。

優點：

1.      無需前加工，工藝簡單；

2.      無法自定位，需要額外添加特征。

缺點：

1.      需要焊接治具；

2.      焊接結合力較小，且容易脫焊；

3.      不可拆卸，一旦失效，整個裝配件就報廢，增加成本；

4.      使用范圍有限，不是所有的鈑金材料均適合點焊。

相信通過速耐小編的介紹，大家對鈑金裝配方式之氣動鉚釘槍有了一定的了解，小編希望在以后的工作中小編能夠給大家?guī)砀嗟年P(guān)于氣動工具的相關知識簡介，歡迎您關注本站。
